Die
              Vakuumkammer
              Funktion

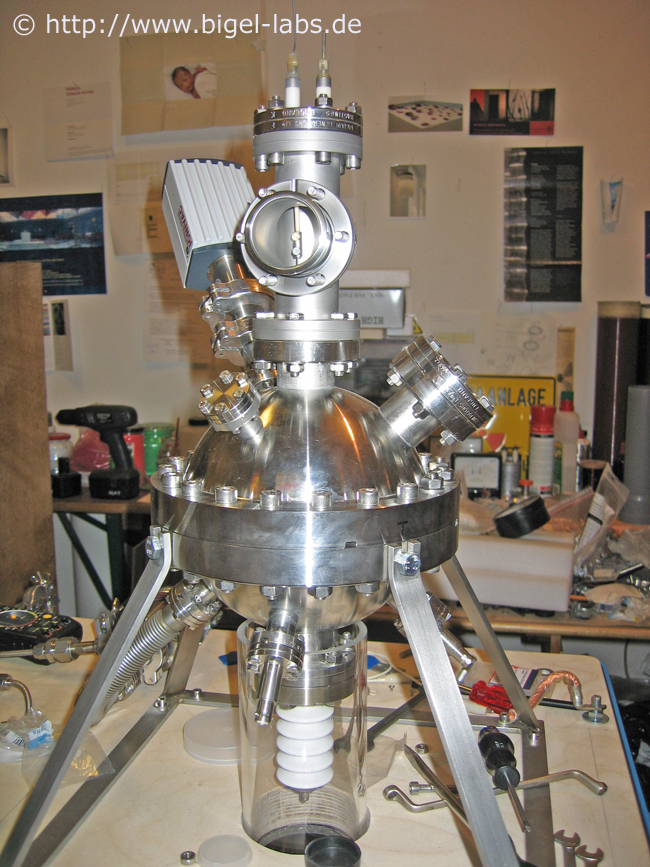

              Die Vakuumkammer ist das zentrale Element des Versuchsaufbaus. An
              ihm treffen Vakuum-, Gas-, Hochspannungs-, Mess- und Videotechnik
              zusammen, im Inneren der Kammer findet die Fusion statt.
              Die Kammer besteht aus zwei Halbkugelhälften die sich über
              NW150 CF Flanschanschlüsse zusammenschrauben lassen. Im geschlossenen
              Zustand ergeben sie einen Kugelförmigen Innenraum mit dem Durchmesser
              156 mm, die Wandstärke beträgt 5mm. Die Vakuumkammer verfügt
              über verschiedene Flanschanschlüsse und Stromdurchführungen.
              Durch ein Sichtfenster ist der Einblick mit einer Kamera möglich.



                  |
                  |
                  |
                  |


                erste
                    Skizzen zur Anfertigung...  |
                  |

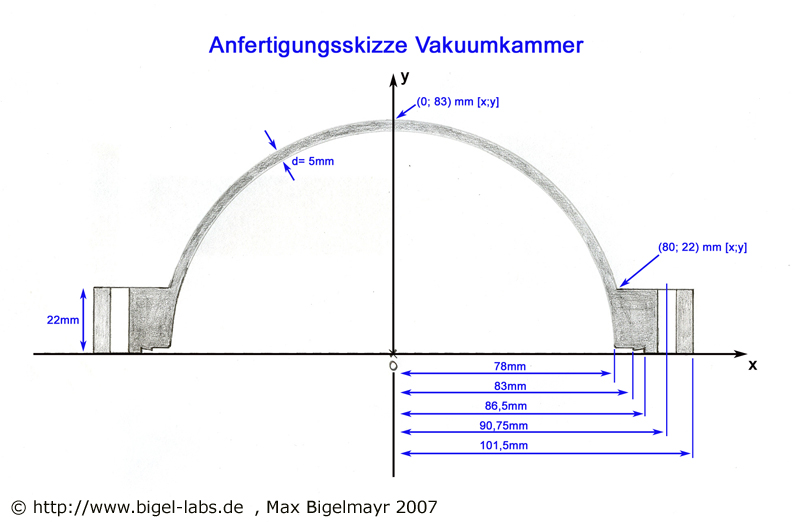

                endgültiger
                    Plan zur Anfertigung der Vakuumkammerhalbkugeln  |


            Fertigungsverfahren

              Das Material der Kammer ist ein austinitischer Chrom-Nickel-Stahl
              (X2 CrNi 18-10), der sich durch gute Schweißbarkeit und Korrosionsbeständigkeit
              auszeichnet.
            Die Halbkugeln wurden jeweils in einem Stück aus einem zylindrischen
              Block gedreht, anschließend wurden die Löcher zur Durchführung
              der Flanschhälse gebohrt. Nach Einführen der Flanschhälse
              wurden diese mit der Halbkugel verschweißt, die Nähte
              durch Elektropolitur geglättet.





  |
                  |
                  |
                  |

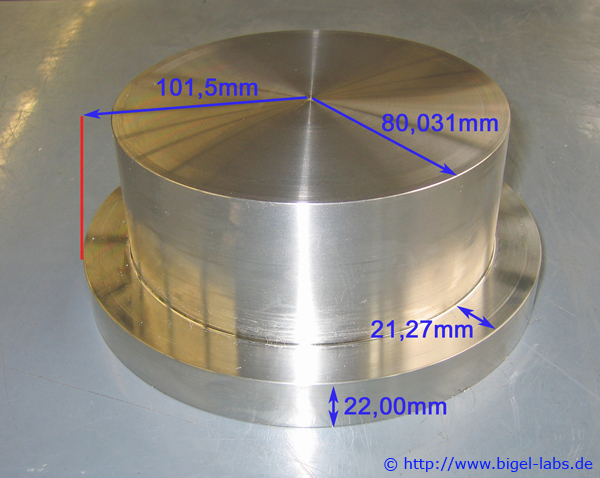

                Stahlblock
                    Maße  |

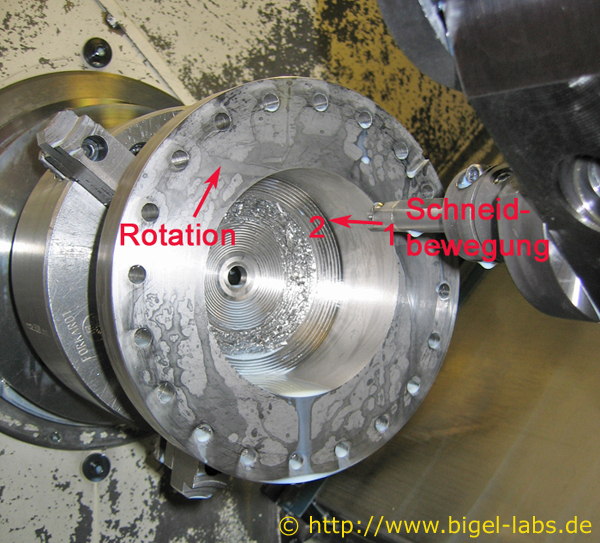

                  Bewegung
                    der Drehmaschine  |
                fertig
                    herausgedrehte Halbkugeln  |

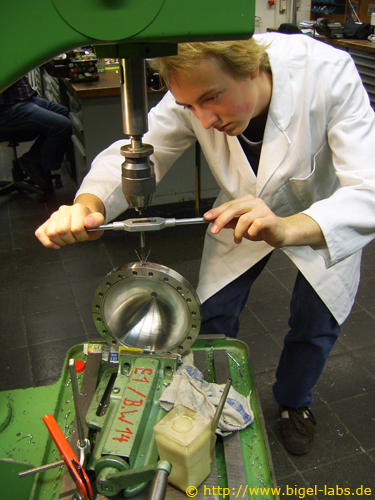

                Bohren
                    der Flanchlöcher  |






  |
                  |
                  |
                  |

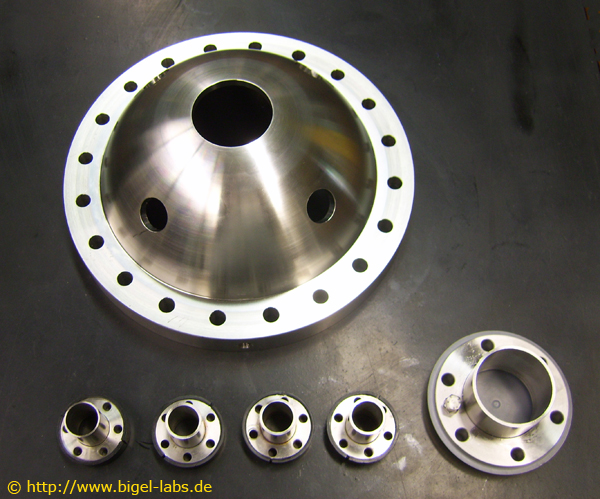

                Halbkugel
                    und CF-Flanche  |

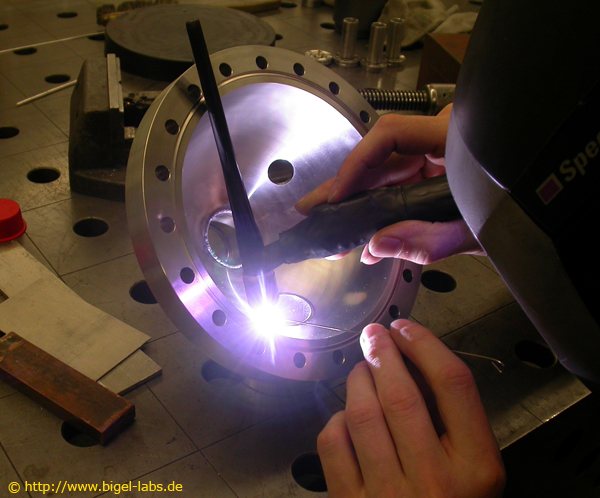

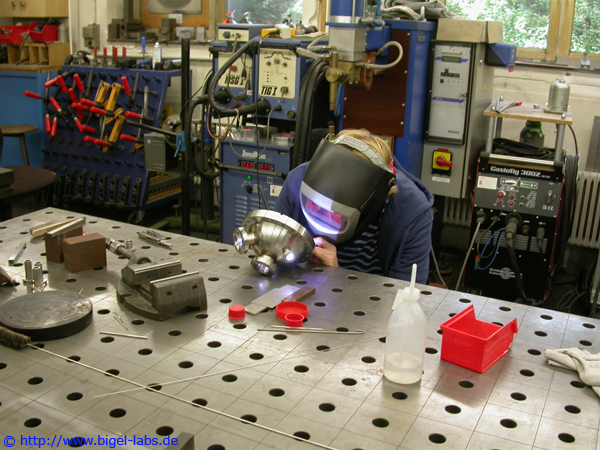

                Einschweißen
                    der CF-Flanche mit WIG-Schweißverfahren  |
                Befestigungslöcher  |


            Da das Fusionsplasma nur bei geringen Gasdichten und Drücken
              entstehen kann, galt es eine leistungsfähige Vakuumtechnik
              mit einer kontrollierten Gaszuführung zu kombinieren.



              Pumpensystem

              Um ein Hochvakuum erzeugen zu können, wurden eine Drehschieberpumpe
              der Firma Leybold als Vorstufe mit einer Turbomolekularpumpe der
              Firma Alcatel in Reihe geschaltet.

              Der Arbeitsbereich der Turbomolekularpumpe beginnt bei Drücken
              kleiner 10^-2 mbar, weshalb in einem ersten Schritt der Druck im
              Rezipienten durch die Drehschieberpumpe auf den benötigten
              Vordruck reduziert wird. Druckmesser geben dabei die Drücke
              in der Reaktorkammer und zwischen der Drehschieber- und Turbomolekularpumpe
              wieder. Die Anzage erfolgt sowohl über die Steuerungseinheit
              als auch über den Messcomputer.

              Für den Ausschaltvorgang der Turbomolekularpumpe wurde zusätzlich
              ein Ventil zur kontrollierten Belüftung eingebaut (Belüftungsventil
              1). Die Zeit mit der die Turbomolekularpumpe ihre Drehzahl im Ausschaltvorgang
              reduziert ist im Hochvakuum sehr lange. Da sich im Drehzahlband
              verschiedene Resonanzbereiche befinden die zügig durchlaufen
              werden müssen, kann durch Belüftung der Gegendruck erhöht
              und somit die Mechanik schneller zum Stillstand gebremst werden.





              Gassystem
              Da die Pumpen mit kontinuierlicher Leistung arbeiten, wird der gewünschte
              Druck im Rezipienten durch eine kontrollierte Gaszufuhr geregelt.

              Es stehen die Gase Helium 5.022, Stickstoff 5.0,
              Wasserstoff 5.0 und Deuterium 3.0 zur Verfügung.
              Diese sind mit einem Druck von 150 bar in 1 Liter Ecocyl Flaschen
              der Firma Linde gelagert. Die Flaschen verfügen jeweils über
              einen Druckminderer der auf 3,5 bar reduziert.



  |
                  |
                  |
                  |


                Gase
                    gesponsort von Linde  |
                Einbau
                    der Flaschen in Waagen  |
                Waagenaufteilung
                    von oben   |
                Gasflasschen
                    in Waagen eingebaut  |


            Die Zweige der vier Gastypen können über separate Kugelhähne
              zu- und abgestellt werden. Um eine Gasmischung zu vermeiden kann
              vor jedem Gaswechsel der Zusammenführungsabschnitt zwischen
              dem Proportionalventil und den Einzelzweigen evakuiert werden.



  |
                  |
                  |
                  |


                Verbindung
                    der Swagelook-Hähne  |
                  Biegen
                    der Rohre  |

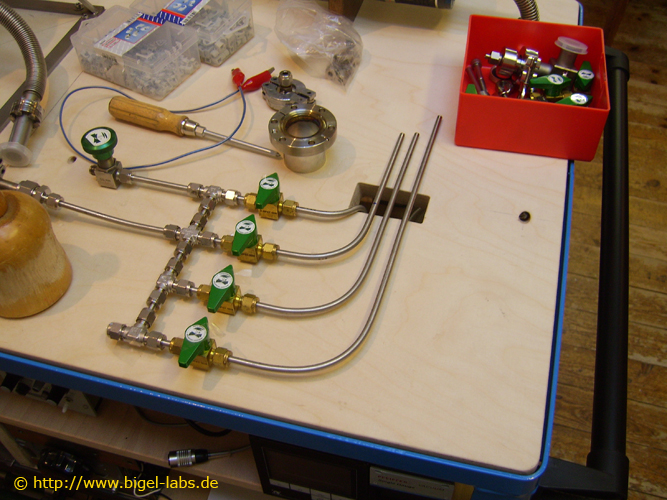

                gebogene
                    Zuleitungsrohre, Loch in Platte  |

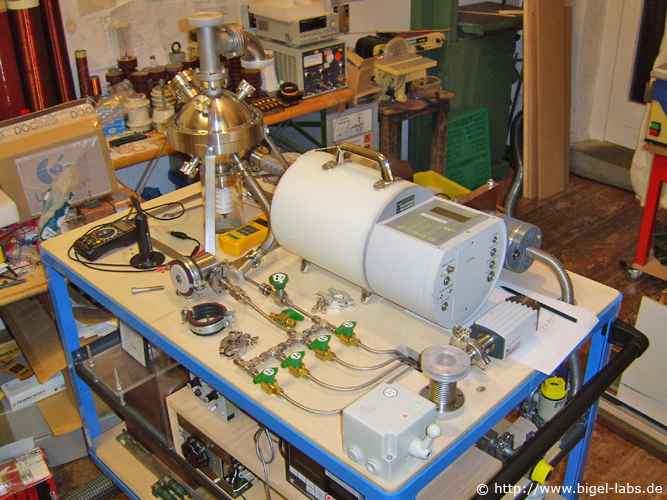

                fertiges
                    Gasschaltpult  |
