Metallverformung durch Kurzpulsmagnetfelder

Steuerpult

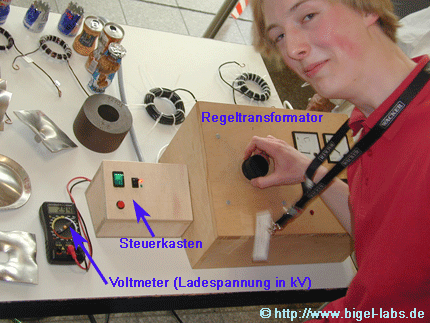

Das Steuerpult besteht aus drei verschiedenen Geräten, die in einer Entfernung von mindestens 5m von der Kondensatorbank aufgebaut werden:
1.Regeltransformator
Dieses Gerät beinhaltet einen gewöhnlichen Stelltransformator, mit dem man die Netzspannung (230V) stufenlos von 0-230V regulieren kann. Die eingestellte Ausgangsspannung gelangt dann über den Steuerkasten zur Kondensatorbank. Durch den Hochspannungstrafo wird dann dort eine zum Regeltransformator direkt proportionale Ausgangsspannung bis zu 6kV erzeugt.
2.Steuerkasten
Mit dem Steuerkasten kann man den Ladevorgang, die Schussfreigabe und die Sicherheitsentladung kontrolieren. Von hier werden also alle wichtigen Schritte eines "Schusses" gesteuert.
3.Voltmeter für Ladespannung
Mit einem Multimeter kann die Ladespannung an den Hochspannungskondensatoren überwacht werden. Die Hochspannung wird mit einem Hochspannungstastkopf in eine ungefährliche Niederspannung im Verhältnis 1:1000 geteilt. Das Voltmeter zeigt also bei 6kV eine Spannung von 6,00V an.
