Kugelblitze , Ball Lightning

---

Ball lightning created by capillar discharge on water surface

Erweiterung der Kondensatorbank (KB3)

Um mit der bereits bestehenden Kondensatornank aus dem Projekt "Metallverformung durch Kurzpulsmagnetfleder" Versuche zur Erzeugung von Kugelblitzen durchführen zu können, habe ich eine weitere Kondensatorbank konstruiert. Diese Kondensatorbank besteht im Gegensatz zu den bisherigen nicht aus MP-Kondensatoren, sondern aus speziellen Hochleistungselkos der Firma EPCOS.

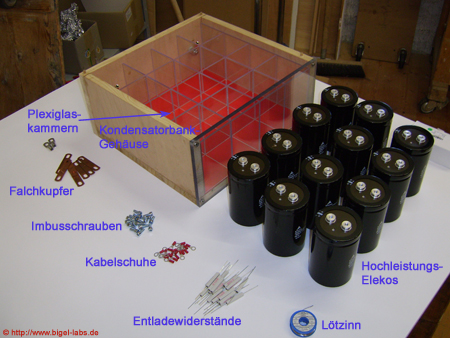

Konstruktionsbauteile der Kondensatorbank (KB3) Die Kondensatoren wurden in die "Plexiglaswaben" gestellt und sind so voneinander isoliert untergebracht.

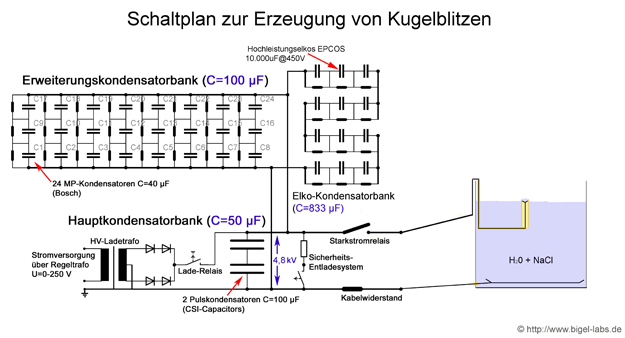

	Schaltplan des Versuchsaufbaus

Da es bei den Versuchen mit kugelblitzatigen Plasmen eher weniger auf kurze Pulse mit Stromstärken im kA-Bereich ankommt, sondern mehr auf lange Pulse bis hinzu 500ms Entladedauer, ist die Verwendung von Elkos in dieser Anwendung eher unkritisch, da es nicht zu einer oszillierenden Entladung kommt. Bei der Konstruktion der Kondensatorbank habe ich mich für eine Serienschaltung von 12 Kondensatoren mit jeweils 10.000uF@450V entschieden, so dass sich eine Gesamtkapazität von 833,3uF bei einer Spannungsfestigkeit von max. 5400V ergibt. Die gespeicherte Energie ist folglich bei max. Aufladen der Kondensatorbank ca. 12,15kJ !!!! Folgendes Diagramm zeigt die Speicherenergie der kombinierten Kondensatobank KB1+KB2+KB3.

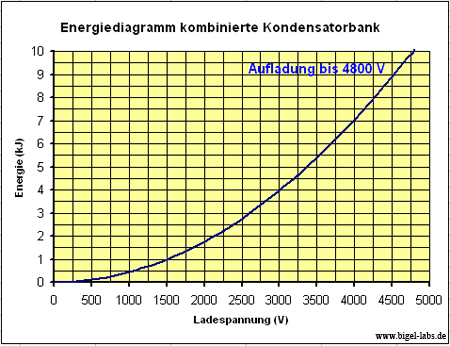

Speicherenergie der kombinierten Kondensatorbank KB1+KB2+KB3	erste Aufnahme von kugelblitzartigen Plasmen

weitere Informationen folgen, sobald ich Zeit finde, das Material auszuwerten.....
